云南法蘭螺栓孔定位原則：

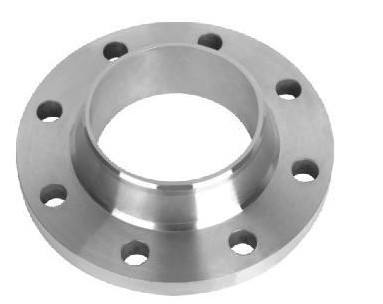

　　ASME B16.5對法蘭的螺栓孔數量和螺栓孔直徑有明確規定。云南法蘭螺栓孔的數量和直徑因法蘭壓力等級不同而不同，但是同一壓力等級的各個類型的法蘭都相同。法蘭螺栓孔均布在螺栓孔直徑上，并且孔的數量總是偶數(4， 8， 12， 16 等等)。

　　在帶有法蘭的預制件的制作中，法蘭螺栓孔的定位特別重要。也許在一份圖紙中您會看到以下句子：

　　所有云南法蘭螺栓孔跨位居中這就意味著：

　　對于垂直的法蘭密封面(法蘭面豎直、管線水平走向)，螺栓孔應跨于垂直線兩側和水平中線。

　　對于水平的法蘭面(法蘭面水平，管線垂直向上或者向下)，云南法蘭螺栓孔應跨于工廠北向線兩側。

　　這很重要，偏離標準的螺栓孔定位是不允許的。除非有明確的要求，例如，客戶明確要求適用不同的定位方法。在99%的情形下，當我們看到一個與上述規定不同 的螺栓孔定位方法時，我們可以認為該定位方法是錯誤的。該中心線規則，已被負責任的設備制造廠家和管道系統建造者熟知并遵照。
