如何正確測量美標法蘭

來源:法蘭|對焊法蘭|不銹鋼法蘭|法蘭盤|法蘭廠家-重慶巨人管道配件有限公司     發布時間:2018-09-20 11:42:12     瀏覽次數:

  正確測量美標法蘭的步驟如下:

  一、美標法蘭測量前的準備工作:

  1、在測量之前要根據美標法蘭位置,首先應畫出設備各連接管美標法蘭草圖,并連續編號,以便夾具對號安裝。

  2、在安裝時,美標法蘭可能存在外徑不同,錯口(不同心),墊片厚度不相等情況,所以加工出來的夾具應與所側美標法蘭相對應不能互換,因此測量各部尺寸和編號是夾具加工及安裝的關鍵。

  3、測量時,最好安排三人,其中兩人測量,一人校對并填表,測量工具用游標卡尺,要是沒有條件可用外卡鉗和鋼板尺。測量是一項細致的工作,是夾具安裝的前提,測量與記錄一定要準備無誤,填表時一定要認真清楚。

  4、所測數據填于表中。

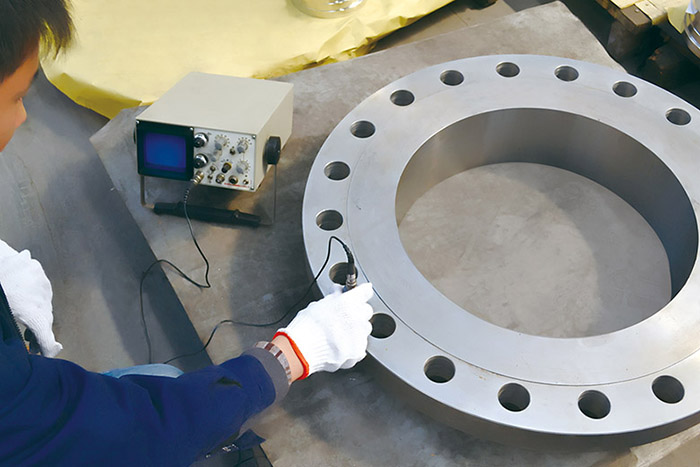

美標法蘭

  二、美標法蘭測量方法:

  1、首先分別精確測量美標法蘭外徑D1、D2的尺寸,如測出數據為157.5mm則此尺寸為157.5mm。

  2、測量美標法蘭間隙b尺寸,在圓周上測四點(均布)。

  3、測量深度C(美標法蘭外邊與螺栓之間的尺寸)見圖2的放大部分,在美標法蘭的1234位置分別測量C的尺寸,選擇最小的尺寸。

  4、測量兩美標法蘭不同心的尺寸,選擇兩美標法蘭錯口最大處的尺寸。

  5、最后將實測數據填于表中就可以了。
